流量計是測量液體、氣體流量必不可少的儀表，大家平時想必也都見過許多不同類型的流量計。正確的安裝方式對流量計來說十分重要，今天小編為大家介紹幾種常見流量計的安裝要求。

01電磁流量計

首先介紹的是電磁流量計，身為儀表人的讀者們想必在很多場合都見到過電磁流量計。

電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內則與測量無關。

A、安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；

B、不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾；

C、傳感器與管道連接時應保證滿管運行，*好垂直安裝；

D、變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地，接地極應單獨設置，接地電阻應小于10歐姆，不能接到電氣或公共接地網上；

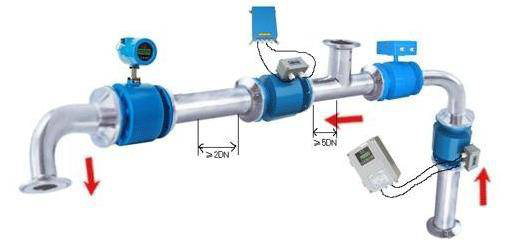

E、要求有前5倍后3倍管道直徑的直管段。

詳解如下

如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時可以增加前后直管段的長度、采用一個流量穩定器或減少測量點的截面以穩定流速分布。

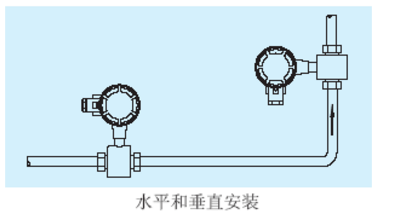

流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

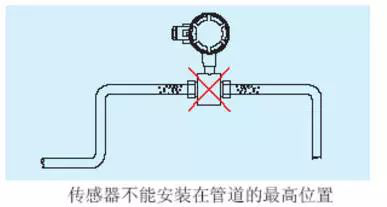

傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。

確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。

如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

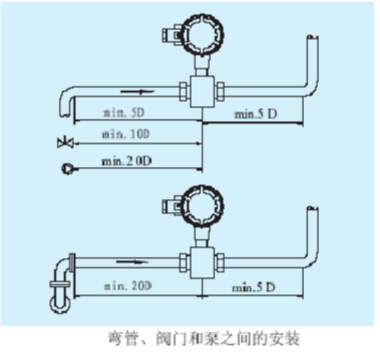

電磁流量計的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。

電磁流量計接地的原因：

電磁流量計內的測量電極處于一個直流或交流電場內，如果其環境不能有效地被屏蔽于一個無干擾的條件下，對測量有嚴重干擾。

傳感器外殼接地與否，直接關系到測量的精度和穩定性，接地導線必須不傳任何干擾電壓，因此電磁流量計要求有非?？煽康慕拥兀龊媒拥仄帘?，否則就會產生干擾電流。

然而電磁流量計接地的好處：若連接污水流量計的管道是（相對于被測介質）絕緣性的則要用接地環，它的材質應根據被測介質的腐蝕性選用。

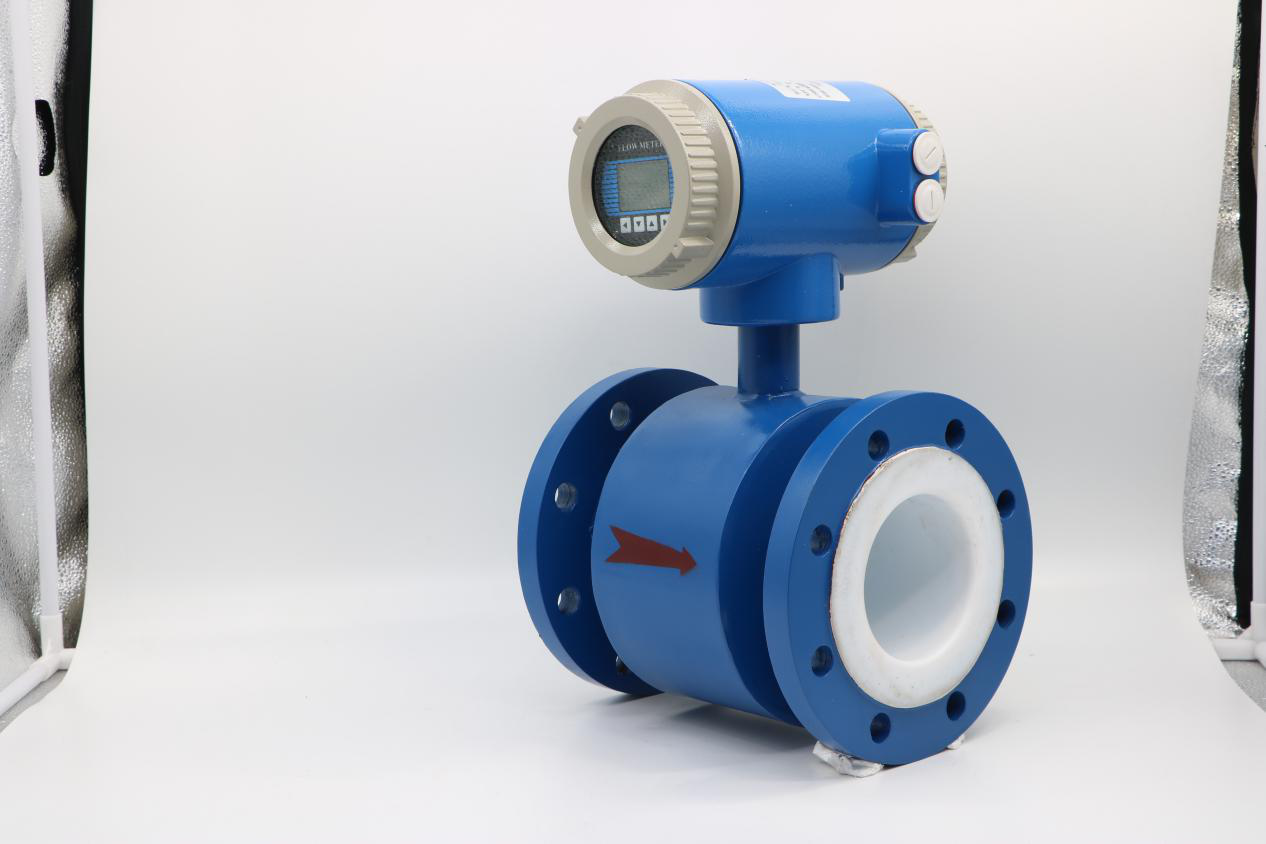

如果是聚四氟乙烯的傳感器，為了保護聚四氟乙烯的翻邊不受損傷，要選用接地環。
