液體渦輪流量計的外形尺寸和重量
(3)DN40以上液體渦輪外形尺寸及連接方式(法蘭連接型)
DN（mm） | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
L（mm） | 140 | 150 | 200 | 200 | 300 | 360 | 400 | 420 |
參考重量(Kg) | 7 | 8 | 10 | 13 | 17 | 19 | 73 | 85 |
注1：L尺寸長度包括兩法蘭厚度
注2；法蘭標準JB/T81—1994或JB/T79—1994
注3：出廠時產品法蘭公稱壓力為1.6 MPa（其它壓力定做）

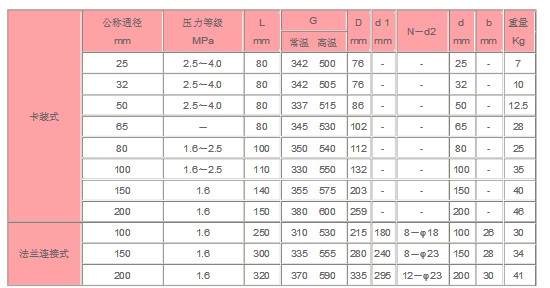

渦街流量計的外形尺寸和重量
法蘭卡裝式及法蘭連接式渦街變送器(1.6MPa)尺寸
符合GB/T9119—2000的要求。
