技術領域

本發明涉及一種熱氣式氣體質量流量計，具體是一種方便安裝和連接的熱式氣體質量流量計，屬于熱氣式氣體質量流量計應用技術領域。

背景技術

熱式氣體質量流量計既可進行氣體流量計量工作，也可用于過程控制領域，它引進**技術生產，無須溫壓補償，直接測出流體的質量流量。它的突出特點是沒有可動部件、壓力損失小、量程比寬、精度高、可靠性高、安裝簡單，操作方便，熱式氣體質量流量計典型傳感元件包括兩個熱電阻，即鉑RTD,一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器，當兩個RTD被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫度，另一個溫度傳感器用于感應介質溫度，流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的，氣體流速增加，介質帶走的熱量增多，使傳感器溫度隨之降低，為了保持溫度的恒定，則必須增加通過傳感器的工作電流，此增加的部分電流大小與介質的流速成正比。

目前市場上的熱式氣體質量流量計采用熱擴散原理對氣體質量流量進行計算，具有精確度高，測量范圍廣等優點，但是，對于熱式氣體質量流量計來說，由于長時間的使用需要對固定管內部的傳感器進行檢修，通常的流量計大多為固定的，造成拆裝的不便，導致檢修的難度增大：且在進行連接時需要將固定管與連接管進行連接，造成操作難度的增大，不利于進行操作；且流量計時通過傳感器的溫度散失的原理進行計算，可能因熱量通過流量計散失而造成精確度的降低，造成統計的數據不同。因此，針對上述問題提出一種方便安裝和連接的熱式氣體質量流量計。

發明內容

本發明的目的就在于為了解決上述問題而提供一種方便安裝和連接的熱式氣體質量流量計。

本發明通過以下技術方案來實現上述目的，一種方便安裝和連接的熱式氣體質量流量計，包括位于主體底端的固定板、固定管、安裝機構、連接機構和密封機構，其中所述固定板內部與固定管的中部固定連接，所述固定管側壁開設有開口;

所述安裝機構包括主體、固定板、固定管、限位板、緩沖墊、卡桿、軸承、套筒、套軸和轉軸，所述主體底端與限位板固定連接，且位于所述限位板內部的主體底端與緩沖墊固定連接，所述限位板側壁與卡桿貫穿連接，所述卡桿與軸承內部貫穿連接，且所述卡桿的端部與套筒的側端固定連接，所述套筒與套軸的外表面套接，且所述套軸中部與轉軸固定連接;

所述連接機構包括固定管、套軸、轉軸、橡膠圈、連接管、固定板和密封圈，所述套軸中部的轉軸與固定管的端部外壁轉動連接，所述轉軸側壁與橡膠圈固定連接，且所述固定管的端部與連接管套接，所述連接管內部與固定板固定連接，且所述固定板側壁與密封圈固定連接;

所述密封機構包括主體、連接桿、隔熱板、密封塞、插桿、**限位桿和第二限位桿，所述主體底端與連接桿固定連接，所述連接桿底端與隔熱板固定連接，且所述隔熱板底端與密封塞固定連接，所述隔熱板與插桿的中部固定連接，且所述插桿底端分別與**限位桿以及第二限位桿固定連接。

優選的，所述限位板呈方形機構，所述限位板與主體的底端邊緣固定連接，且所述限位板相對應的兩側分別與卡桿滑動連接。

優選的，所述固定板中部與固定管固定連接，所述固定板**兩側壁開設有卡槽，且所述卡槽內部與卡桿的端部卡接。

優選的，所述連接桿的數量為兩個，兩個所述連接桿分別與主體的底端兩側固定連接，且兩個所述底端的隔熱板兩側分別與兩個插桿固定連接。

優選的，所述主體底端的緩沖墊呈方形結構，所述緩沖墊接觸有固定板的頂面，所述緩沖墊中部開設有通孔，且所述固定板**中部開設有與通孔相同大小的凹槽。

優選的，所述插桿的數量為兩個，兩個所述插桿分別與密封塞貫穿連接，所述密封塞和隔熱板與固定板內部開設的凹槽滑動連接，且所述密封塞的面積大于開口的面積。

優選的，所述固定管端部外壁開設有呈圓形結構的沉槽，所述沉槽內部與轉軸的內部轉動連接，且所述轉軸的兩側都與套軸固定連接。

優選的，所述套軸與固定管的外壁轉動連接，所述套軸的兩端外壁都開設有螺紋，且所述套軸兩端的螺紋分別與連接管以及套筒螺紋連接。

優選的，所述套軸的數量為兩個，兩個所述套軸的端部分別與兩個連接管套接，且所述連接管的端部接觸有橡膠圈。

優選的，所述插桿**貫穿主體并延伸至主體的內部，所述插桿與主體固定連接，且所述插桿底端用于固定傳感器的的**限位桿和第二限位桿都位于固定管的內部。

本發明的有益效果是：

1、該方便安裝和連接的熱式氣體質量流量計的結構簡單，操作方便，通過卡桿對限位板進行固定，有利于主體的固定，方便主體與固定板之間的安裝和拆卸，方便對連接管內部進行檢修，降低了操作難度，有利于進行拆裝，方便檢修;

2、該方便安裝和連接的熱式氣體質量流量計通過轉動轉軸有利于將連接管和固定管之間進行固定，并通過密封圈和橡膠圈的設計有利于固定管與連接管之間的密封，方便進行連接，方便進行操作;

3、該方便安裝和連接的熱式氣體質量流量計通過密封塞對固定管的開口進行密封，方便介質的流通，并通過隔熱板的設計避免了溫度的散失，有利于通過傳感器熱量流失對氣體流量進行計算，提高了數據的精確度。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其它的附圖。

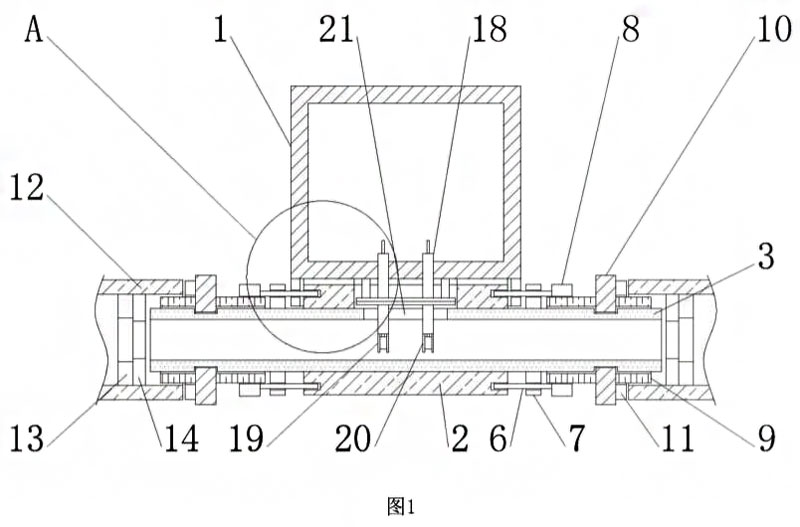

圖1為本發明內部正視結構示意圖：

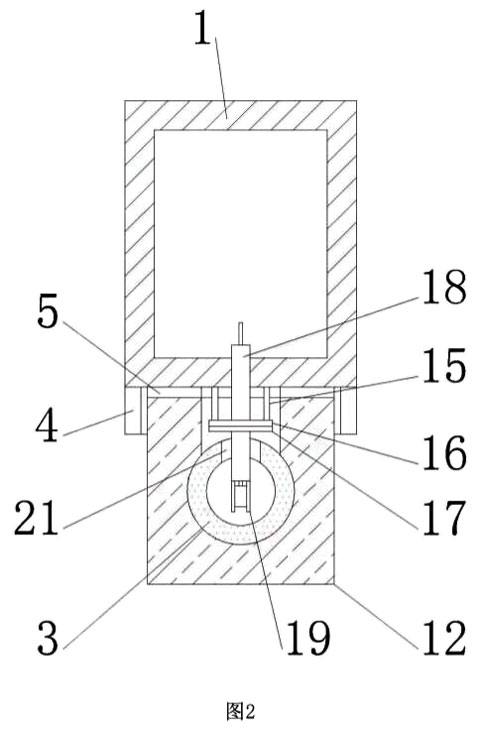

圖2為本發明內部側視結構示意圖：

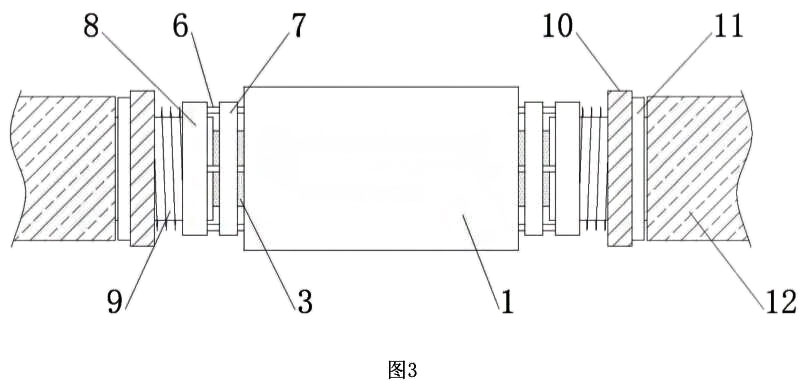

圖3為本發明外部俯視結構示意圖：

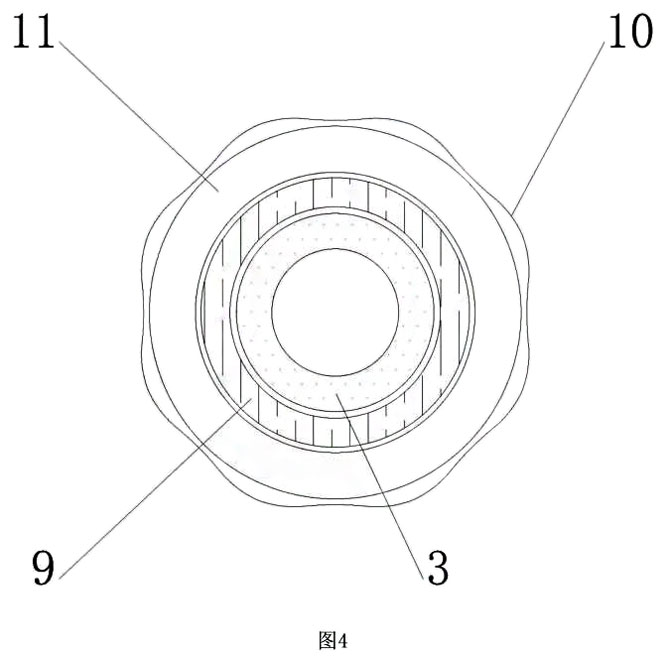

圖4為本發明轉軸處側視結構示意圖：

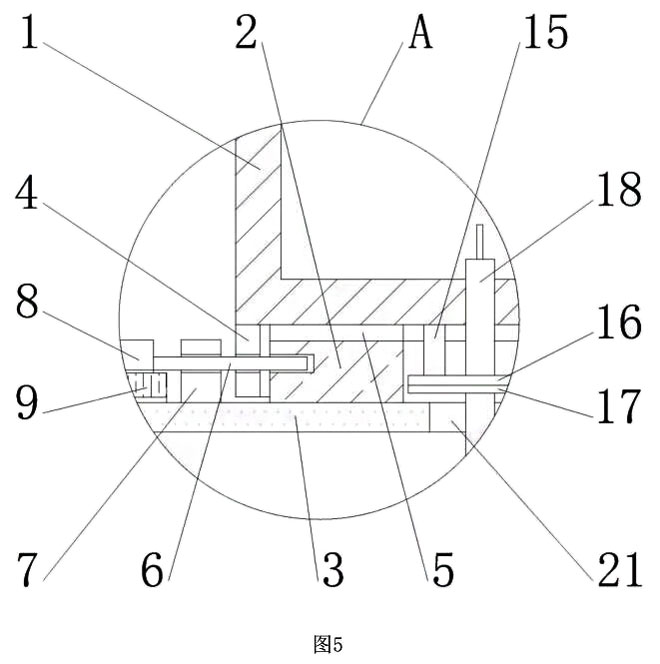

圖5為本發明圖1中A處局部結構示意圖。

圖中：1、主體，2、固定板，3、固定管，4、限位板，5、緩沖墊，6、卡桿，7、軸承，8、套筒，9、套軸，10、轉軸，11、橡膠圈，12、連接管，13、固定板，14、密封圈，15、連接桿，16、隔熱板，17、密封塞，18、插桿，19、**限位桿、20、第二限位桿，21、開口。

具體實施方式

為使得本發明的發明目的、特征、優點能夠更加的明顯和易懂，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，下面所描述的實施例僅僅是本發明一部分實施例，而非全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

下面結合附圖并通過具體實施方式來進一步說明本發明的技術方案。

在本發明的描述中，需要理解的是，術語“上”、“下”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

請參閱圖1-5所示，一種方便安裝和連接的熱式氣體質量流量計，包括位于主體1底端的固定板2、固定管3、安裝機構、連接機構和密封機構，其中所述固定板2內部與固定管3的中部固定連接，所述固定管3側壁開設有開口21，用于插桿18伸入固定管3內部進行測量；

所述安裝機構包括主體1、固定板2、固定管3、限位板4、緩沖墊5、卡桿6、軸承7、套筒8、套軸9和轉軸10，所述主體1底端與限位板4固定連接，且位于所述限位板4內部的主體1底端與緩沖墊5固定連接，方便主體1的安裝，所述限位板4側壁與卡桿6貫穿連接，所述卡桿6與軸承7內部貫穿連接，且所述卡桿6的端部與套筒8的側端固定連接，所述套筒8與套軸9的外表面套接，且所述套軸9中部與轉軸10固定連接，用于主體1的固定;

所述連接機構包括固定管3、套軸9、轉軸10、橡膠圈11、連接管12、固定板13和密封圈14，所述套軸9中部的轉軸10與固定管3的端部外壁轉動連接，所述轉軸10側壁與橡膠圈11固定連接，且所述固定管3的端部與連接管12套接，所述連接管12內部與固定板13固定連接，且所述固定板13側壁與密封圈14固定連接，用于固定管3和連接管12之間的連接;

所述密封機構包括主體1、連接桿15、隔熱板16、密封塞17、插桿18、**限位桿19和第二限位桿20，所述主體1底端與連接桿15固定連接，所述連接桿15底端與隔熱板16固定連接，用于開口21的密封，且所述隔熱板16底端與密封塞17固定連接，所述隔熱板16與插桿18的中部固定連接，且所述插桿18底端分別與**限位桿19以及第二限位桿20固定連接。

所述限位板4呈方形機構，所述限位板4與主體1的底端邊緣固定連接，且所述限位板4相對應的兩側分別與卡桿6滑動連接，便于限位板4的固定，方便卡桿6的滑動：所述固定板2中部與固定管3固定連接，所述固定板2**兩側壁開設有卡槽，且所述卡槽內部與卡桿6的端部卡接，便于卡桿6的卡接，方便對主體1進行固定：所述連接桿15的數量為兩個，兩個所述連接桿15分別與主體1的底端兩側固定連接，且兩個所述底端的隔熱板16兩側分別與兩個插桿18固定連接，便于連接桿15的固定，方便插桿18的固定：所述主體1底端的緩沖墊5呈方形結構，所述緩沖墊5接觸有固定板2的頂面，所述緩沖墊5中部開設有通孔，且所述固定板2**中部開設有與通孔相同大小的凹槽，便于固定板2和主體1之間的連接，并與插桿18的伸入：所述插桿18的數量為兩個，兩個所述插桿18分別與密封塞17貫穿連接，所述密封塞17和隔熱板16與固定板2內部開設的凹槽滑動連接，且所述密封塞17的面積大于開口21的面積，便于密封塞17對開口21的密封，方便對固定管3內部的溫度進行保溫：所述固定管3端部外壁開設有呈圓形結構的沉槽，所述沉槽內部與轉軸10的內部轉動連接，且所述轉軸10的兩側都與套軸9固定連接，便于轉軸10的轉動，方便帶動套軸9轉動：所述套軸9與固定管3的外壁轉動連接，所述套軸9的兩端外壁都開設有螺紋，且所述套軸9兩端的螺紋分別與連接管12以及套筒8螺紋連接，便于連接管12的連接，方便連接管12與固定管3之間的連接；

所述套軸9的數量為兩個，兩個所述套軸9的端部分別與兩個連接管12套接，且所述連接管12的端部接觸有橡膠圈11，便于連接管12的連接，用于提高密封性：所述插桿18**貫穿主體1并延伸至主體1的內部，所述插桿18與主體1固定連接，且所述插桿18底端用于固定傳感器的的**限位桿19和第二限位桿20都位于固定管3的內部，便于插桿18與主體1之間的固定，方便對固定管3內部的介質進行測量。

本發明在使用時，先將該裝置內的電器元件外接電源和控制開關，將主體1底端的限位板4插接至固定板2的**，使得固定板2抵住主體1底端的緩沖墊5，使得主體1底端的連接桿15帶動隔熱板16和密封塞17同時移動至固定板2底端的凹槽內部，使得密封塞17將固定管3側壁的開口21堵住，有利于固定管3內部的介質的流通，通過隔熱板16的設計避免了固定管3內部的熱量通過流量計散失而影響準確度的問題；

通過轉動轉軸10，使得轉軸10帶動套軸9同時轉動，使得套軸9在固定管3外壁轉動，因套軸9與套筒8螺紋連接，且套筒8側壁的卡桿6在軸承7內部滑動，使得套軸9的轉動帶動套筒8橫向移動，帶動卡桿6同時移動，使得卡桿6在軸承7內部滑動后，使得卡桿6穿過限位板4并與固定板2丁丹側壁的卡槽內部卡接，有利于對主體1的固定，方便進行安裝；轉動轉軸10的同時，將連接管12的端部與套軸9套接，使得連接管12螺旋至套軸9端部外表面，使得固定管3的端部抵住固定板13側壁上的密封圈14，同時使得連接管12的端部抵住轉軸10側壁的橡膠圈11，進而對連接管12和固定管3之間進行密封，方便進行連接，提高了操作的便利性。
